آموزش رایگان HSE ، معرفی کلیدهای حفاظت جان (RCD/RCCB)✍️ مولف: دکتر محسن مظاهری | 🌐 وبسایت: MatinBridge.ir

مقدمه ی فصل اول آموزش رایگان HSE و ایمنی برق: معرفی کلیدهای حفاظت جان (RCD/RCCB)✍️ مولف: دکتر محسن مظاهری | 🌐 وبسایت: MatinBridge.ir

اهمیت HSE در زندگی مدرن و صنایع مختلف

امروزه نیروی الکتریکی یکی از بنیادی‌ترین و حیاتی‌ترین منابع انرژی در جهان محسوب می‌شود. سهولت تولید، انتقال سریع و قابلیت تبدیل برق به سایر اشکال انرژی، باعث شده که زندگی بدون برق دیگر حتی تصورپذیر هم نباشد. این انرژی به‌عنوان شریان حیاتی صنایع، تجارت، کشاورزی و حتی زندگی روزمره انسان‌ها شناخته می‌شود و نقشی اساسی در توسعه فناوری‌های مدرن ایفا می‌کند.

با وجود این مزایا، خطرات برق گرفتگی و برق‌زدگی یکی از جدی‌ترین تهدیدهایی است که همواره همراه استفاده از انرژی الکتریکی بوده است. از همان زمانی که برق به‌طور گسترده وارد زندگی بشر شد، حوادث ناشی از تماس مستقیم و غیرمستقیم با جریان الکتریکی، خسارات جبران‌ناپذیری بر افراد و تأسیسات وارد کرده است. به همین دلیل، موضوع ایمنی برق به یکی از محورهای اصلی در حوزه HSE (ایمنی، بهداشت و محیط‌زیست) تبدیل شد.

—

چرا HSE در برق اهمیت دارد؟

HSE (Health, Safety, Environment) تنها یک دستورالعمل یا قانون خشک نیست، بلکه یک فرهنگ ایمنی است که از جان انسان‌ها، تجهیزات و محیط زیست محافظت می‌کند. در حوزه برق، رعایت اصول HSE حیاتی‌تر است زیرا:

خطر برق گرفتگی می‌تواند در کسری از ثانیه به مرگ یا جراحات شدید منجر شود.

تجهیزات برقی در صورت بروز نشتی جریان یا اتصال کوتاه می‌توانند آتش‌سوزی‌های گسترده ایجاد کنند.

صنایع حساس مانند پتروشیمی، معدن، فولاد و ساختمان در صورت بی‌توجهی به ایمنی برق، متحمل خسارات مالی و انسانی هنگفت می‌شوند.

به همین علت، متخصصان صنعت برق به‌مرور به دنبال تجهیزاتی رفتند که بتوانند ایمنی افراد و تجهیزات را در بالاترین سطح تضمین کنند.

—

عوامل مؤثر در برق گرفتگی

طبق مطالعات و استانداردهای ایمنی، شدت و پیامد برق گرفتگی به چند عامل کلیدی بستگی دارد:

1. ولتاژ (پتانسیل الکتریکی) که فرد در معرض آن قرار می‌گیرد.

2. مقاومت بدن انسان یا عایق موجود (پوست، کفش، دستکش و …) در برابر جریان.

3. محل تماس بدن با رسانا (دست، پا، سینه و …).

4. مدت زمان تماس با جریان الکتریکی.

5. شرایط محیطی مثل رطوبت، دمای هوا یا ایستادن روی سطح عایق یا هادی.

این عوامل نشان می‌دهد که حتی ولتاژهای پایین هم می‌توانند خطرناک باشند، به‌خصوص زمانی که رطوبت یا شرایط محیطی مقاومت بدن را کاهش دهند.

—

روش‌های سنتی حفاظت در برابر برق گرفتگی

برای کاهش خطرات ناشی از برق، روش‌های مختلفی در طول تاریخ توسعه یافته است. مهم‌ترین آن‌ها عبارتند از:

1. استفاده از ولتاژ پایین و محدودسازی انرژی.

2. عایق‌بندی تجهیزات و سیم‌ها.

3. استفاده از پوشش‌ها و روکش‌های حفاظتی.

4. ایجاد فاصله و جداسازی بین تجهیزات برقی و افراد.

5. استفاده از سیم ارت (Earth) برای تخلیه جریان نشتی به زمین.

با وجود اهمیت این روش‌ها، هیچ‌کدام به‌تنهایی کافی نیستند. مثلاً اتصال زمین تنها در حالت نقص عایق تجهیزات عمل می‌کند و در برابر تماس مستقیم افراد با جریان برق، محافظتی ایجاد نمی‌کند. همین محدودیت‌ها بود که زمینه‌ساز توسعه تجهیزات پیشرفته‌تری مثل کلیدهای حفاظت جان (RCB یا RCCB) شد.

—

نقش کلیدهای حفاظت جان (RCD/RCB) در ارتقای HSE

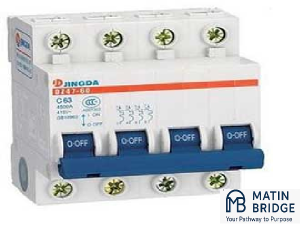

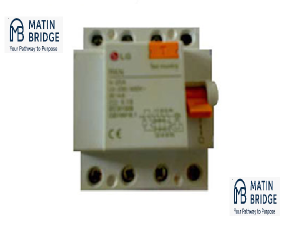

کلیدهای حفاظت جان یا RCD (Residual Current Device) که در ایران بیشتر به‌نام کلید محافظ جان (RCB/RCCB) شناخته می‌شوند، پاسخی نوآورانه به این نیاز حیاتی هستند. این کلیدها می‌توانند در کسری از ثانیه، به‌محض شناسایی اختلاف جریان بین فاز و نول، مدار را قطع کنند و جان افراد را از برق گرفتگی نجات دهند.

طبق استانداردهای بین‌المللی (IEC 61008 و IEC 61009):

حداکثر جریانی که بدن انسان می‌تواند تحمل کند، ۳۰ میلی‌آمپر در مدت زمان ۲۰۰ میلی‌ثانیه است.

کلیدهای حفاظت جان قبل از رسیدن جریان عبوری از بدن به این مقدار خطرناک، مدار را قطع می‌کنند.

این ویژگی باعث می‌شود که RCDها به‌عنوان حفاظت تکمیلی و ضروری در تمامی محیط‌های صنعتی، مسکونی و تجاری شناخته شوند.

—

جایگاه HSE در استانداردهای جهانی

سازمان‌ها و استانداردهای بین‌المللی مثل OSHA (سازمان ایمنی و بهداشت شغلی آمریکا)، ILO (سازمان بین‌المللی کار) و IEC (کمیسیون بین‌المللی الکتروتکنیک)، همگی بر لزوم استفاده از تجهیزات حفاظتی الکتریکی تأکید دارند. در ایران نیز استانداردهای ملی برق و آیین‌نامه‌های وزارت نیرو و سازمان نظام مهندسی ساختمان، نصب کلیدهای RCD را در ساختمان‌های جدید الزامی کرده‌اند.

—

جمع‌بندی مقدمه

برق، نعمتی بزرگ اما خطری بالقوه است. هرچه استفاده از این انرژی گسترش یافته، نیاز به استانداردهای HSE و تجهیزات حفاظتی بیشتر احساس شده است. در این میان، کلیدهای حفاظت جان (RCB/RCCB) به‌عنوان یکی از مؤثرترین راهکارهای جلوگیری از برق گرفتگی شناخته می‌شوند.

در ادامه این مقاله که به‌صورت آموزش رایگان HSE برای علاقه‌مندان و متخصصان آماده شده، فصل‌های مختلفی شامل مدیریت ریسک، ایمنی برق، معرفی کامل RCD، ایمنی کار در ارتفاع، ایمنی ماشین‌آلات، ایمنی حریق و بهداشت حرفه‌ای به تفصیل بررسی خواهد شد.

فصل دوم: مبانی ایمنی و بهداشت شغلی (HSE Basics)

ایمنی، بهداشت و محیط‌زیست (HSE) یکی از کلیدی‌ترین مباحث در مدیریت سازمان‌ها و صنایع مدرن است. امروزه هیچ فعالیت صنعتی، عمرانی یا خدماتی را نمی‌توان بدون در نظر گرفتن الزامات HSE اجرا کرد. فلسفه وجودی HSE حفاظت از جان انسان‌ها، سلامت کارکنان و حفظ محیط‌زیست است و بی‌توجهی به آن، نه تنها خسارات مالی و جانی سنگینی در پی خواهد داشت، بلکه می‌تواند اعتبار یک مجموعه را نیز به خطر اندازد.

—

تعریف ایمنی (Safety)

ایمنی به مجموعه اقداماتی گفته می‌شود که احتمال بروز حوادث شغلی و غیرشغلی را به حداقل ممکن برساند. هدف ایمنی، جلوگیری از وقوع خطرات و کاهش ریسک‌هایی است که می‌توانند باعث آسیب به انسان، تجهیزات یا محیط شوند.

به زبان ساده: ایمنی یعنی محافظت پیشگیرانه قبل از حادثه.

—

تعریف بهداشت شغلی (Occupational Health)

بهداشت حرفه‌ای یا شغلی به علمی گفته می‌شود که با شناسایی، ارزیابی و کنترل عوامل زیان‌آور محیط کار سر و کار دارد. این عوامل می‌توانند فیزیکی (مثل صدا و ارتعاش)، شیمیایی (مثل بخارات و گازها)، بیولوژیکی (مثل میکروب‌ها)، ارگونومیک (مثل وضعیت نامناسب کار) یا روانی (مثل استرس و فشار کاری) باشند.

هدف بهداشت شغلی این است که شرایط کاری به گونه‌ای طراحی شود که سلامت جسمی و روانی کارکنان در طول دوران فعالیتشان حفظ گردد.

—

تعریف محیط‌زیست (Environment) در HSE

محیط‌زیست در HSE به معنای توجه به اثرات فعالیت‌های صنعتی و خدماتی بر طبیعت و منابع طبیعی است. مدیریت صحیح پسماندها، کاهش آلودگی هوا و آب، صرفه‌جویی در انرژی و رعایت الزامات قانونی زیست‌محیطی، همگی بخشی از وظایف HSE در این حوزه هستند.

—

تفاوت ایمنی صنعتی و ایمنی عمومی

ایمنی عمومی بیشتر در حوزه زندگی روزمره، حمل‌ونقل، منازل و اماکن عمومی کاربرد دارد.

ایمنی صنعتی مخصوص کارگاه‌ها، کارخانه‌ها، پروژه‌های ساختمانی و فعالیت‌های حرفه‌ای است. در این حوزه، مخاطرات پیچیده‌تر و متنوع‌تر بوده و نیاز به ابزارها و دستورالعمل‌های تخصصی دارد.

به همین دلیل، کلیدهای حفاظت جان (RCB/RCCB) به‌عنوان بخشی از ایمنی صنعتی، نقش ویژه‌ای در کاهش برق‌گرفتگی‌ها و آتش‌سوزی‌های ناشی از نشتی جریان دارند.

—

استانداردها و نهادهای بین‌المللی HSE

رعایت اصول HSE بر اساس دستورالعمل‌ها و استانداردهای جهانی صورت می‌گیرد. برخی از مهم‌ترین نهادها و استانداردها عبارتند از:

1. OSHA (Occupational Safety and Health Administration) – سازمان ایمنی و بهداشت شغلی آمریکا، مرجع مهم در قوانین ایمنی کار.

2. ILO (International Labour Organization) – سازمان بین‌المللی کار که بر حقوق، سلامت و ایمنی کارگران تأکید دارد.

3. ISO 45001 – استاندارد جهانی سیستم مدیریت ایمنی و بهداشت شغلی.

4. ISO 14001 – استاندارد مدیریت محیط‌زیست.

5. IEC (International Electrotechnical Commission) – مرجع تدوین استانداردهای مرتبط با تجهیزات برقی مثل کلیدهای حفاظت جان RCD.

در ایران نیز سازمان ملی استاندارد و وزارت تعاون، کار و رفاه اجتماعی، آیین‌نامه‌های متعددی در زمینه ایمنی و بهداشت شغلی تدوین کرده‌اند.

—

چرخه مدیریت HSE

یک سیستم مدیریت موفق HSE معمولاً شامل مراحل زیر است:

1. شناسایی خطرات (Hazard Identification)

تشخیص عوامل خطرآفرین در محیط کار مثل برق، مواد شیمیایی، ماشین‌آلات.

2. ارزیابی ریسک (Risk Assessment)

تحلیل شدت و احتمال وقوع خطرات و اولویت‌بندی آن‌ها.

3. اقدامات کنترلی (Risk Control)

استفاده از تجهیزات حفاظتی، آموزش کارکنان و ایجاد سیستم‌های کنترلی.

4. بازرسی و پایش مستمر

کنترل دوره‌ای تجهیزات، از جمله تست عملکرد کلیدهای RCB/RCCB برای اطمینان از سلامت آن‌ها.

5. بهبود مستمر (Continuous Improvement)

اصلاح و ارتقای مداوم فرایندها برای کاهش حوادث.

—

نقش آموزش در HSE

هیچ برنامه HSE بدون آموزش مستمر کارکنان کامل نیست. آموزش باعث می‌شود کارکنان:

خطرات محیط کار خود را بشناسند.

روش‌های واکنش اضطراری را یاد بگیرند.

درک درستی از نحوه کار با تجهیزات حفاظتی مانند کلیدهای RCD داشته باشند.

به همین دلیل است که عنوان این مقاله آموزش رایگان HSE انتخاب شده؛ چون هدف اصلی، گسترش فرهنگ ایمنی و دسترسی همگانی به دانش کاربردی HSE است.

—

جایگاه کلیدهای RCB/RCCB در مبانی HSE

در چارچوب HSE، کلیدهای حفاظت جان به‌عنوان یکی از مهم‌ترین ابزارهای پیشگیری از برق گرفتگی شناخته می‌شوند. این کلیدها با قطع سریع جریان، ریسک‌های مرتبط با تماس مستقیم و غیرمستقیم با برق را کاهش می‌دهند.

بنابراین در هر سیستم ایمنی برقی، RCD نه یک گزینه اختیاری بلکه یک الزام اساسی است.

—

جمع‌بندی فصل دوم

مبانی HSE شامل سه رکن اصلی ایمنی، بهداشت و محیط‌زیست است. این سه حوزه به‌طور یکپارچه عمل می‌کنند تا از جان انسان‌ها، سلامت جسمی و روانی کارکنان، و همچنین محیط‌زیست حفاظت شود. در همین چارچوب، استفاده از تجهیزات حفاظتی مانند کلیدهای RCB/RCCB به‌عنوان بخشی از اصول ایمنی برق، نقش کلیدی ایفا می‌کند.

در فصل بعدی، به موضوع خطرات محیط کار و طبقه‌بندی آن‌ها می‌پردازیم و بررسی می‌کنیم که چگونه شناسایی صحیح این خطرات می‌تواند پایه‌ای برای مدیریت مؤثر HSE باشد.

فصل سوم: خطرات محیط کار و طبقه‌بندی آن‌ها

یکی از پایه‌های اصلی در سیستم مدیریت HSE، شناخت خطرات محیط کار است. بدون شناسایی دقیق خطرات، نمی‌توان اقدامات پیشگیرانه مؤثر را طراحی و اجرا کرد. بسیاری از حوادث ناشی از کار به دلیل عدم آگاهی یا بی‌توجهی به این خطرات اتفاق می‌افتند. به همین دلیل، در استانداردهای بین‌المللی مانند OSHA و ISO 45001، مرحله اول مدیریت HSE را «شناسایی خطرات» تعریف کرده‌اند.

—

تعریف خطر (Hazard) و ریسک (Risk)

خطر (Hazard): هر عامل، شرایط یا وضعیت بالقوه‌ای که می‌تواند منجر به آسیب، بیماری، خسارت به تجهیزات یا محیط‌زیست شود.

ریسک (Risk): ترکیبی از شدت پیامد خطر و احتمال وقوع آن.

به عنوان مثال، وجود کابل‌های برق بدون عایق در یک کارگاه ساختمانی یک خطر است، و احتمال برق گرفتگی کارگران به همراه شدت آسیب، میزان ریسک را تعیین می‌کند.

—

انواع خطرات محیط کار

1. خطرات فیزیکی (Physical Hazards)

این گروه از خطرات بیشترین سهم را در محیط‌های صنعتی دارند و شامل موارد زیر می‌شوند:

برق و الکتریسیته: تماس مستقیم یا غیرمستقیم با سیم‌ها و تجهیزات برقی.

صدا و ارتعاش: ماشین‌آلات سنگین یا ابزارهای لرزاننده.

گرما و سرما: کوره‌ها، محیط‌های سردخانه‌ای یا کار در هوای آزاد.

اشعه‌ها: اشعه ماوراءبنفش، مادون قرمز، لیزر و پرتوهای یونیزان.

نور ناکافی یا خیرگی: می‌تواند حوادث چشمی یا خطاهای کاری ایجاد کند.

—

2. خطرات شیمیایی (Chemical Hazards)

مواد شیمیایی در صنایع متنوعی مثل نفت و گاز، رنگ‌سازی، داروسازی و حتی کشاورزی استفاده می‌شوند. خطرات این مواد می‌توانند از طریق:

استنشاق بخارات و گازها (مثل آمونیاک، کلر).

تماس پوستی با مایعات خورنده یا سمی (مثل اسیدها).

بلعیدن یا جذب از راه دهان و بینی.

واکنش‌های شیمیایی ناخواسته و انفجار.

برای کاهش این خطرات، استفاده از تهویه مناسب، تجهیزات حفاظت فردی (ماسک، دستکش، عینک)، آموزش کارکنان و رعایت دستورالعمل‌های MSDS (برگه اطلاعات ایمنی مواد) ضروری است.

—

3. خطرات بیولوژیکی (Biological Hazards)

این دسته بیشتر در بیمارستان‌ها، آزمایشگاه‌ها، صنایع غذایی و کشاورزی دیده می‌شوند. نمونه‌ها:

میکروب‌ها، ویروس‌ها و باکتری‌های بیماری‌زا.

قارچ‌ها و کپک‌ها.

نیش حشرات یا حیوانات ناقل بیماری.

همه‌گیری‌های جهانی مانند کووید-۱۹ نشان دادند که خطرات بیولوژیکی می‌توانند نه تنها سلامت کارکنان بلکه کل جامعه را تهدید کنند.

—

4. خطرات ارگونومیکی (Ergonomic Hazards)

این خطرات به طراحی نامناسب محیط کار و تجهیزات مربوط هستند و اغلب به صورت تدریجی و بلندمدت بروز می‌کنند.
نمونه‌ها:

وضعیت نادرست نشستن پشت میز یا کار با کامپیوتر.

بلند کردن مکرر بارهای سنگین.

تکرار حرکات یکنواخت و خستگی عضلانی.

این خطرات می‌توانند منجر به بیماری‌های اسکلتی-عضلانی (MSDs) مانند کمردرد یا آسیب گردن شوند.

—

5. خطرات روانی–اجتماعی (Psychosocial Hazards)

هرچند کمتر دیده می‌شوند، اما تأثیر عمیقی بر بهره‌وری و سلامت کارکنان دارند. نمونه‌ها:

فشار کاری بیش از حد.

ساعات کاری طولانی یا شیفت‌های شبانه.

نبود امنیت شغلی.

درگیری‌های سازمانی یا مدیریت ضعیف.

نتیجه این خطرات می‌تواند استرس، افسردگی، فرسودگی شغلی و کاهش بهره‌وری باشد.

—

مثال کاربردی از ترکیب خطرات

تصور کنید یک کارگر در یک کارگاه ساختمانی در حال کار با دریل برقی روی داربست است:

خطر فیزیکی: برق گرفتگی در صورت وجود نشتی جریان.

خطر فیزیکی دیگر: سقوط از ارتفاع.

خطر ارگونومیکی: فشار روی کمر و شانه‌ها به دلیل وضعیت نادرست کار.

خطر روانی: استرس ناشی از فشار زمانی برای تکمیل پروژه.

این مثال نشان می‌دهد که یک محیط کاری می‌تواند ترکیبی از چندین نوع خطر را هم‌زمان در خود داشته باشد.

—

نقش HSE در کنترل خطرات محیط کار

برای کنترل این خطرات، HSE از رویکردی سیستماتیک به نام سلسله مراتب کنترل خطرات (Hierarchy of Controls) استفاده می‌کند:

1. حذف (Elimination): حذف کامل عامل خطر (مثلاً جایگزینی ماده شیمیایی خطرناک با ماده‌ای بی‌خطرتر).

2. جایگزینی (Substitution): استفاده از روش یا تجهیز ایمن‌تر.

3. کنترل‌های مهندسی (Engineering Controls): نصب سیستم‌های تهویه، حفاظ‌ها و کلیدهای حفاظت جان.

4. کنترل‌های اداری (Administrative Controls): تدوین دستورالعمل‌ها، برنامه‌ریزی شیفت‌های کاری، کاهش ساعات کار.

5. تجهیزات حفاظت فردی (PPE): آخرین خط دفاع مثل دستکش، کلاه ایمنی، کفش ایمنی و ماسک.

—

نقش کلیدهای حفاظت جان در کاهش خطرات الکتریکی

در بخش خطرات فیزیکی، یکی از اصلی‌ترین تهدیدها برق گرفتگی است. اینجا است که کلیدهای حفاظت جان (RCD/RCB) وارد عمل می‌شوند. با نصب این تجهیزات:

در صورت نشتی جریان به زمین، برق به‌طور خودکار قطع می‌شود.

میزان ریسک برق گرفتگی به‌شدت کاهش می‌یابد.

ایمنی کارگران در محیط‌های پرخطر مانند کارگاه‌های ساختمانی و کارخانه‌ها افزایش پیدا می‌کند.

این تجهیزات نمونه بارز کنترل مهندسی هستند که در سلسله مراتب HSE جایگاه بسیار مهمی دارند.

—

جمع‌بندی فصل سوم

شناخت و طبقه‌بندی خطرات محیط کار اولین گام در مدیریت مؤثر HSE است. خطرات می‌توانند فیزیکی، شیمیایی، بیولوژیکی، ارگونومیکی یا روانی باشند و در بسیاری از محیط‌ها این خطرات به صورت ترکیبی ظاهر می‌شوند. برای کنترل آن‌ها، باید از مجموعه‌ای از روش‌ها شامل حذف، جایگزینی، کنترل مهندسی، کنترل اداری و استفاده از تجهیزات حفاظت فردی بهره برد.

در این میان، تجهیزات پیشرفته‌ای مثل کلیدهای حفاظت جان (RCB/RCCB) نقش کلیدی در پیشگیری از خطرات الکتریکی دارند و به‌عنوان یکی از پایه‌های ایمنی برق در چارچوب HSE شناخته می‌شوند.

در فصل بعدی، به موضوع مدیریت ریسک در HSE می‌پردازیم و خواهیم دید که چگونه می‌توان با ارزیابی و کنترل ریسک، سطح ایمنی را به‌طور چشمگیری افزایش داد.



فصل چهارم: استانداردها و الزامات بین‌المللی در استفاده از کلیدهای حفاظت جان (RCD/RCCB)

کلیدهای حفاظت جان (RCD/RCCB) تنها در صورتی می‌توانند نقش واقعی خود را در حفظ جان انسان‌ها و ایمنی تجهیزات ایفا کنند که مطابق با الزامات فنی و استانداردهای بین‌المللی طراحی، تولید و نصب شوند. نهادهای استاندارد جهانی و ملی، با توجه به تجربه‌های عملی و حوادث ناشی از برق‌گرفتگی، مجموعه‌ای از قوانین و دستورالعمل‌ها را تدوین کرده‌اند که رعایت آن‌ها در پروژه‌های مسکونی، صنعتی و تجاری الزامی است.

—

۱- استانداردهای بین‌المللی مربوط به کلیدهای حفاظت جان

چندین سازمان بین‌المللی در زمینه استانداردهای الکتریکی فعالیت می‌کنند که مهم‌ترین آن‌ها عبارتند از:

IEC (کمیسیون بین‌المللی الکتروتکنیک)
استاندارد IEC 61008 و IEC 61009 مربوط به کلیدهای جریان تفاضلی بدون حفاظت اضافه بار و همراه با حفاظت اضافه بار است. این استانداردها شامل:

آزمون‌های عملکردی و ایمنی

حساسیت کلیدها در مقادیر مختلف جریان نشتی (۳۰ میلی‌آمپر، ۱۰۰ میلی‌آمپر، ۳۰۰ میلی‌آمپر و …)

سرعت قطع در بازه‌های زمانی کمتر از ۲۰۰ میلی‌ثانیه

الزامات نصب در محیط‌های مختلف (خشک، مرطوب، صنعتی و خانگی)

VDE (انجمن مهندسین برق آلمان)
استاندارد VDE 0664 به بررسی ویژگی‌های کلیدهای RCD می‌پردازد. این استاندارد یکی از معتبرترین مراجع در اروپا برای تایید کیفی تجهیزات حفاظتی است.

UL (آزمایشگاه‌های ایمنی آمریکا)
استاندارد UL 1053 برای دستگاه‌های تشخیص جریان نشتی و قطع‌کننده‌های مدار تدوین شده است. تجهیزات وارداتی به ایالات متحده باید این استاندارد را رعایت کنند.

BS (استاندارد بریتانیا)
BS EN 61008 و BS EN 61009 هم‌راستا با استانداردهای IEC در انگلستان مورد استفاده قرار می‌گیرند و رعایت آن‌ها در پروژه‌های ساختمانی الزامی است.

—

۲- الزامات عمومی برای نصب کلیدهای حفاظت جان

طبق استانداردهای جهانی، نصب RCD باید شرایط زیر را پوشش دهد:

1. حساسیت جریان نشتی متناسب با محیط:

در محیط‌های مسکونی → حداکثر ۳۰ میلی‌آمپر

در محیط‌های صنعتی → ۱۰۰ تا ۵۰۰ میلی‌آمپر (بسته به تجهیزات)

2. محل نصب:
RCD باید در تابلوی اصلی یا فرعی در نزدیکی مصرف‌کننده قرار گیرد تا در صورت بروز خطا، سریع‌ترین قطع جریان انجام شود.

3. سازگاری با سیستم ارتینگ:
کلیدهای RCD باید در کنار سیستم ارت (Earthing) نصب شوند تا حفاظت کامل برقرار شود.

4. حفاظت مضاعف:
RCD به‌عنوان یک حفاظت تکمیلی استفاده می‌شود و نمی‌تواند جایگزین فیوزها یا کلیدهای مینیاتوری گردد.

—

۳- دسته‌بندی استانداردی RCD بر اساس نوع جریان خطا

نوع AC → فقط برای جریان نشتی متناوب مناسب است.

نوع A → برای جریان‌های نشتی AC و DC پالسی به کار می‌رود (پرکاربرد در تجهیزات الکترونیکی).

نوع B → برای جریان‌های نشتی AC، DC پالسی و DC خالص طراحی شده (کاربرد در اینورترها و سیستم‌های خورشیدی).

نوع F → مخصوص تجهیزات الکترونیکی تک‌فاز با نویز فرکانسی بالا.

—

۴- الزامات تست و بازرسی دوره‌ای

استاندارد IEC توصیه می‌کند که کلیدهای حفاظت جان باید به‌صورت دوره‌ای (حداقل هر ۶ ماه یکبار در محیط مسکونی و هر ۳ ماه یکبار در محیط صنعتی) تست شوند. کلید RCD معمولا دارای دکمه Test است که با فشردن آن، عملکرد قطع جریان شبیه‌سازی شده و کارایی کلید بررسی می‌شود.

—

۵- اهمیت رعایت استانداردها در پروژه‌های HSE

در حوزه ایمنی، بهداشت و محیط‌زیست (HSE)، رعایت استانداردها در انتخاب و نصب کلیدهای RCD بسیار حیاتی است. عدم رعایت این الزامات می‌تواند منجر به:

بروز برق‌گرفتگی‌های مرگبار

آسیب جدی به تجهیزات الکتریکی

جریمه‌های قانونی و مسئولیت حقوقی برای کارفرما

افزایش ریسک‌های عملیاتی در صنایع حساس مثل نفت، گاز و پتروشیمی

—

✍️ مولف: دکتر محسن مظاهری 🔗 منبع: وب‌سایت MatinBridge.ir

فصل پنجم: کاربرد کلیدهای حفاظت جان (RCD/RCCB) در پروژه‌های HSE ایران

کلیدهای حفاظت جان یا RCD/RCCB در پروژه‌های صنعتی، ساختمانی و زیرساختی ایران به‌عنوان یکی از مهم‌ترین ابزارهای ایمنی در حوزه HSE (بهداشت، ایمنی و محیط‌زیست) شناخته می‌شوند. در بسیاری از پروژه‌های ملی، به‌ویژه در صنایع نفت، گاز، پتروشیمی، نیروگاهی و ساختمانی، استفاده از این تجهیزات نه‌تنها توصیه بلکه الزامی است.

—

۱- جایگاه RCD در پروژه‌های ساختمانی ایران

در پروژه‌های ساختمانی (مسکونی و تجاری) بر اساس مقررات ملی ساختمان ایران – مبحث ۱۳ (طرح و اجرای تاسیسات برقی) نصب کلید حفاظت جان برای تمامی انشعابات الزامی است. این الزام به دلیل بالا بودن آمار برق‌گرفتگی در کارگاه‌ها و واحدهای در حال ساخت به تصویب رسیده است.

کاربردها:

حفاظت از کارگران ساختمانی هنگام کار با ابزارهای برقی

کاهش خطر آتش‌سوزی ناشی از نشتی جریان در کابل‌ها

تضمین ایمنی ساکنان پس از بهره‌برداری ساختمان

—

۲- کاربرد در پروژه‌های صنعتی و کارگاهی

در کارگاه‌های صنعتی ایران، به‌ویژه کارگاه‌های ماشین‌کاری، ریخته‌گری، خودروسازی و صنایع غذایی، استفاده از RCD یکی از شاخص‌های پایش HSE-MS محسوب می‌شود.

مزایا:

جلوگیری از برق‌گرفتگی اپراتورها

کاهش توقف تولید ناشی از حوادث برقی

حفاظت از تجهیزات حساس در خطوط تولید

ارتقای سطح انطباق با استانداردهای ISO 45001 و ISO 14001

—

۳- پروژه‌های نفت، گاز و پتروشیمی

در صنایع نفت و گاز ایران، با توجه به حضور محیط‌های انفجاری (Hazardous Areas)، وجود نشتی جریان حتی در مقیاس میلی‌آمپر می‌تواند منجر به فاجعه شود.
به همین دلیل:

نصب RCD با حساسیت بالا (۳۰ میلی‌آمپر) برای تجهیزات پرخطر الزامی است.

در تابلوهای برق مناطق عملیاتی، معمولا از RCD نوع B استفاده می‌شود که توانایی تشخیص جریان‌های AC و DC را دارد.

بازرسی دوره‌ای توسط واحد HSE و مستندسازی عملکرد RCD بخشی از ممیزی‌های HSE Audit در این صنایع است.

—

۴- پروژه‌های نیروگاهی و زیرساختی

نیروگاه‌های برق و پروژه‌های زیرساختی (سدسازی، مترو، راه‌آهن) به دلیل حجم بالای تجهیزات الکتریکی، نیاز مبرم به کلیدهای حفاظت جان دارند.

در این پروژه‌ها، معمولا از RCDهای سه‌فاز استفاده می‌شود که از اپراتورها و تعمیرکاران در برابر برق‌گرفتگی محافظت می‌کنند.

همچنین نصب RCD به کاهش ریسک‌های محیطی (مانند آتش‌سوزی در کابل‌کشی‌های زیرزمینی) کمک می‌کند.

—

۵- الزامات قانونی و اجرایی در ایران

بر اساس بخشنامه‌های وزارت نیرو و وزارت تعاون، کار و رفاه اجتماعی، نصب کلید حفاظت جان در کارگاه‌ها و پروژه‌های صنعتی الزامی است.

شرکت‌های پیمانکاری موظف‌اند در اسناد HSE Plan پروژه، محل نصب و نحوه تست دوره‌ای RCD را درج نمایند.

عدم رعایت این الزام در پروژه‌ها می‌تواند منجر به توقف کار، جریمه‌های مالی و حتی سلب صلاحیت پیمانکار گردد.

—

۶- نقش RCD در فرهنگ ایمنی پروژه‌ها

فرهنگ ایمنی در پروژه‌های ایران در حال گذار است. یکی از ابزارهای مهم ارتقای فرهنگ ایمنی، استفاده از تجهیزات حفاظتی مانند RCD است.

آموزش کارگران در مورد نحوه عملکرد کلید حفاظت جان

الزام به تست دوره‌ای (فشردن کلید TEST)

ثبت نتایج در فرم‌های HSE و بازرسی دوره‌ای

این موارد باعث می‌شود که RCD از یک تجهیز ساده به یک شاخص مهم ایمنی در پروژه‌ها تبدیل شود.

—

✍️ مولف: دکتر محسن مظاهری
🔗 منبع: وب‌سایت MatinBridge.ir



فصل ششم: روش‌های تست، نگهداری و عیب‌یابی کلیدهای حفاظت جان (RCD/RCCB) در پروژه‌های HSE

کلیدهای حفاظت جان (RCD/RCCB) اگرچه طراحی ساده‌ای دارند، اما برای عملکرد صحیح نیازمند بازرسی، تست و نگهداری دوره‌ای هستند. بسیاری از پروژه‌های HSE در ایران، تست RCD را به‌عنوان بخشی از برنامه ایمنی برق در نظر می‌گیرند. در این فصل به جزئیات این فرایند می‌پردازیم.

—

۱- روش‌های تست کلید حفاظت جان

1. تست کلید داخلی (TEST Button):

هر RCD دارای یک دکمه TEST است که باید به‌صورت ماهانه توسط تکنسین برق فشرده شود.

با فشار این دکمه، مدار شبیه‌سازی خطای نشتی جریان را تجربه می‌کند و RCD باید سریع قطع کند.

اگر قطع انجام نشود، دستگاه معیوب است.

2. تست با دستگاه مخصوص (RCD Tester):

در پروژه‌های صنعتی و ساختمانی بزرگ، تست دقیق با دستگاه تستر ضروری است.

این دستگاه مقدار زمان قطع (Trip Time) و مقدار حساسیت واقعی RCD را اندازه‌گیری می‌کند.

بر اساس استاندارد IEC، زمان قطع باید کمتر از ۳۰۰ میلی‌ثانیه باشد.

3. تست عملی در کارگاه‌ها:

برخی پروژه‌ها در ایران تست عملی نشتی جریان با ایجاد بار آزمایشی را نیز انجام می‌دهند.

این کار معمولا توسط تیم HSE و واحد برق با رعایت ایمنی صورت می‌گیرد.

—

۲- نگهداری و بازرسی دوره‌ای

بازرسی ظاهری:

اطمینان از سالم بودن بدنه RCD، عدم وجود ترک، سوختگی یا تغییر رنگ.

بررسی سیم‌کشی:

اتصالات شل یا زنگ‌زده می‌تواند باعث عملکرد ناقص شود.

مستندسازی تست‌ها:

تمامی تست‌ها باید در فرم‌های HSE Inspection ثبت و در پرونده پروژه نگهداری شوند.

دوره تست پیشنهادی:

پروژه‌های ساختمانی: ماهانه یک‌بار

پروژه‌های صنعتی: هفتگی یا پس از هر تعمیرات

پروژه‌های نفت و گاز: روزانه یا قبل از شروع شیفت کاری

—

۳- عیب‌یابی کلید حفاظت جان

1. قطع بی‌دلیل (Nuisance Tripping):

علت: وجود رطوبت، کابل‌های آسیب‌دیده یا تجهیزات برقی معیوب

راه‌حل: بررسی کابل‌ها و دستگاه‌های متصل به مدار

2. عدم قطع هنگام تست:

علت: خرابی مکانیزم داخلی یا سیم‌کشی نادرست

راه‌حل: تعویض فوری کلید یا اصلاح سیم‌کشی

3. گرم شدن بیش‌ازحد:

علت: اضافه بار (Overload) یا شل بودن اتصالات

راه‌حل: بررسی بار و محکم کردن اتصالات

4. قطع با تأخیر:

علت: خرابی داخلی یا کیفیت پایین محصول

راه‌حل: جایگزینی با RCD استاندارد (ترجیحا ساخت برندهای معتبر)

—

۴- نقش HSE در فرآیند تست و نگهداری

واحد HSE موظف است برنامه‌ای مدون برای تست دوره‌ای کلیدهای حفاظت جان داشته باشد.

آموزش کارکنان برای استفاده و تست کلید بسیار حیاتی است.

تمامی پروژه‌ها باید چک‌لیست اختصاصی تست RCD داشته باشند.

—

۵- اهمیت مستندسازی در پروژه‌های ایران

یکی از مشکلات رایج پروژه‌های داخلی، نبود مستندسازی دقیق تست RCD است.

پیشنهاد می‌شود در هر پروژه، یک فایل اکسل یا فرم Word طراحی شود تا تاریخ تست، نام بازرس، نتیجه تست و اقدامات اصلاحی ثبت شود.

این مستندات در ممیزی‌های HSE Audit به‌عنوان مدرک ایمنی برق ارائه خواهند شد.

—

✍️ مولف: دکتر محسن مظاهری
🔗 منبع: وب‌سایت MatinBridge.ir



فصل هفتم: اهمیت و کاربرد کلیدهای حفاظت جان در منازل مسکونی

کلید حفاظت جان یا RCD فقط مختص کارگاه‌ها و پروژه‌های صنعتی نیست، بلکه در واحدهای مسکونی و آپارتمان‌ها هم یکی از مهم‌ترین تجهیزات ایمنی برق به شمار می‌رود. متأسفانه در بسیاری از ساختمان‌های قدیمی ایران این تجهیز نصب نشده و همین موضوع باعث افزایش خطر برق‌گرفتگی در منازل می‌شود.

—

۱- چرا استفاده از RCD در خانه ضروری است؟

حفاظت از جان ساکنین: بیشترین قربانیان برق‌گرفتگی، کودکان و سالمندان هستند که حساس‌ترند.

ایمنی وسایل برقی خانگی: بسیاری از وسایل مانند یخچال، ماشین لباسشویی و آبگرمکن برقی در تماس با آب هستند و احتمال نشتی جریان بالاست.

استاندارد ملی ساختمان: طبق مقررات ملی ساختمان (مبحث ۱۳ برق)، نصب RCD در تابلوهای برق خانگی الزامی است.

—

۲- محل نصب در منازل

کلید حفاظت جان معمولا در تابلو برق اصلی واحد مسکونی نصب می‌شود.

در خانه‌های بزرگ یا ویلاها، برای هر بخش (مثل آشپزخانه، حمام، حیاط) یک RCD مجزا توصیه می‌شود.

—

۳- کاربردهای کلیدی RCD در خانه‌ها

1. آشپزخانه:

استفاده از وسایلی مثل سماور برقی، چای‌ساز، لباسشویی و ظرفشویی خطر برق‌گرفتگی در اثر رطوبت را افزایش می‌دهد.

RCD در این مکان می‌تواند نجات‌بخش باشد.

2. حمام و سرویس بهداشتی:

خطرناک‌ترین نقطه خانه از نظر برق‌گرفتگی است.

در بسیاری از کشورها بدون نصب RCD اجازه برق‌کشی در حمام داده نمی‌شود.

3. اتاق کودکان:

کودکان ممکن است با کنجکاوی به پریزها دست بزنند.

RCD در کنار پریزهای ایمن کودک، یک لایه حفاظتی بسیار مؤثر است.

4. حیاط و محوطه باز:

تجهیزات برقی مثل پمپ آب یا چراغ‌های حیاط، معمولا در معرض رطوبت هستند.

نصب RCD در این بخش‌ها جلوی حوادث مرگبار را می‌گیرد.

—

۴- نگهداری و تست در منازل

فشار دادن دکمه TEST روی کلید حفاظت جان حداقل ماهی یک‌بار ضروری است.

اگر بعد از فشردن دکمه کلید قطع نکرد، باید سریعاً توسط برقکار تعویض شود.

بهتر است صاحب‌خانه‌ها یک دفترچه ساده داشته باشند و تاریخ تست‌های ماهانه را ثبت کنند.

—

۵- خطاهای رایج در نصب خانگی

اتصال اشتباه سیم نول (Neutral) در تابلو، باعث عدم عملکرد RCD می‌شود.

استفاده از RCDهای تقلبی یا بی‌کیفیت، جان افراد را به خطر می‌اندازد.

نصب نکردن RCD برای مدارهای فرعی مثل کولر یا پمپ آب، ایمنی خانه را ناقص می‌کند.

—

۶- جمع‌بندی برای استفاده در منازل

نصب کلید حفاظت جان در منازل مسکونی یک سرمایه‌گذاری برای امنیت خانواده است. هزینه این تجهیز نسبت به جان انسان‌ها بسیار ناچیز بوده و می‌تواند جلوی حوادث جبران‌ناپذیر را بگیرد.

—

✍️ مولف: دکتر محسن مظاهری
🔗 منبع: وب‌سایت MatinBridge.ir



فصل هشتم: جمع‌بندی و توصیه‌های پایانی درباره کلیدهای حفاظت جان (RCD/RCCB) در HSE

کلیدهای حفاظت جان یا RCD/RCCB نقش اساسی در حفاظت از جان انسان‌ها و تجهیزات در محیط‌های کاری، پروژه‌های صنعتی و منازل مسکونی ایفا می‌کنند. این فصل، مهم‌ترین نکات و توصیه‌های عملی را جمع‌بندی می‌کند.

—

۱- اهمیت کلید حفاظت جان در HSE

RCD یکی از ابزارهای کلیدی کنترل مهندسی در سلسله مراتب HSE است.

این تجهیز می‌تواند در کمتر از ۲۰۰ میلی‌ثانیه، جریان نشتی خطرناک را تشخیص داده و برق را قطع کند.

استفاده از RCD سطح ایمنی برق را در محیط‌های صنعتی، کارگاهی و خانگی به طور چشمگیری افزایش می‌دهد.

—

۲- مزایای استفاده از RCD در پروژه‌ها و منازل

1. پیشگیری از برق‌گرفتگی: کاهش حوادث منجر به مرگ و آسیب‌های شدید.

2. حفاظت تجهیزات: جلوگیری از آسیب به وسایل برقی در اثر نشتی جریان.

3. کاهش ریسک آتش‌سوزی: جریان نشتی می‌تواند باعث ایجاد جرقه و آتش‌سوزی شود.

4. سازگاری با استانداردهای HSE و مقررات ملی ایران: الزامی در بسیاری از پروژه‌ها.

5. آسانی تست و نگهداری: تست ماهیانه با دکمه TEST بدون نیاز به تجهیزات پیشرفته.

—

۳- نکات کلیدی در انتخاب و نصب

انتخاب نوع مناسب RCD:

خانه‌ها → حساسیت ۳۰ میلی‌آمپر

صنایع سبک و کارگاه‌ها → ۳۰ تا ۱۰۰ میلی‌آمپر

صنایع سنگین و پتروشیمی → نوع B با حساسیت و سرعت عملکرد بالا

محل نصب صحیح: تابلو برق اصلی یا فرعی نزدیک مصرف‌کننده

توجه به کیفیت محصول: استفاده از کلیدهای استاندارد با تأیید IEC، VDE، UL

ترکیب با سایر روش‌های حفاظتی: فیوزها، ارت و عایق‌بندی

—

۴- نگهداری، تست و آموزش

تست دوره‌ای: ماهانه در منازل، هفتگی یا روزانه در پروژه‌های صنعتی

بازرسی ظاهری: بررسی کابل‌ها، اتصالات و بدنه RCD

مستندسازی: ثبت نتایج تست در فرم‌های HSE و پرونده پروژه

آموزش کارکنان و ساکنین: نحوه استفاده، عملکرد کلید TEST و اهمیت رعایت دستورالعمل‌ها

—

۵- توصیه‌های عملی

1. حتی در منازل مسکونی کوچک، نصب RCD یک الزام ایمنی است و هزینه بسیار کمی نسبت به جان افراد دارد.

2. در پروژه‌های صنعتی، کلیدهای RCD باید جزو برنامه HSE Plan و بازرسی‌های دوره‌ای باشند.

3. از RCD به عنوان حفاظت تکمیلی استفاده کنید و هیچگاه جایگزین فیوزها یا سیم ارت نکنید.

4. همیشه از محصولات استاندارد و برندهای معتبر استفاده کنید تا عملکرد واقعی تضمین شود.

—

۶- جمع‌بندی نهایی

کلیدهای حفاظت جان یا RCD/RCCB، یک ابزار ساده اما بسیار مؤثر در حفاظت از انسان و تجهیزات هستند. با رعایت استانداردها، تست و نگهداری دوره‌ای و آموزش کاربران، می‌توان درصد بسیار زیادی از حوادث برق‌گرفتگی و خسارت‌های ناشی از جریان نشتی را کاهش داد.

در نتیجه، استفاده از RCD بخشی جدایی‌ناپذیر از HSE در پروژه‌های صنعتی و منازل مسکونی ایران محسوب می‌شود و رعایت آن علاوه بر حفظ جان انسان‌ها، موجب کاهش هزینه‌های ناشی از خسارت‌های برقی و ارتقای فرهنگ ایمنی می‌گردد.

—

✍️ مولف: دکتر محسن مظاهری
🔗 منبع: وب‌سایت MatinBridge.ir

نکته ی ضروری که در اینجا به ذهنم رسید و بدلیل اینکه این مشکل و اشتباه رو حتی در تلفظ اصطلاحات توسط خیلی از پیشکسوتان HSE و دوستان دیدم لازم دونستم که خدمت بزرگواران این توضیح را اضافه کنم که در واقع، اصطلاح درست و استاندارد جهانی «RCD» است که مخفف Residual Current Device می‌باشد و به معنای «کلید جریان تفاضلی» یا همان کلید حفاظت جان است.

اما در بعضی منابع ایرانی یا غیررسمی، به اشتباه از RCB  استفاده می‌کنند

RCCB: Residual Current Circuit Breaker → کلید جریان تفاضلی بدون حفاظت اضافه بار (یک نوع RCD)

RCD: کلید جریان تفاضلی، اصطلاح عمومی و استاندارد جهانی

🔹 بنابراین وقتی صحبت از کلید حفاظت جان استاندارد می‌شود، بهتر است از RCD استفاده شود.

RCB به عنوان اصطلاح درست در استانداردهای بین‌المللی وجود ندارد و در منابع ایرانی اشتباه رایج است.
